智淼TA8331A接地電阻測量?jī)x,數字接地電阻測量?jī)x

TA8331A接地電阻測量?jī)x量程:0Ω~ 1000Ω;精度:±2%用于測量?jī)?chǔ)油罐、避雷針等防雷防雷接地電阻

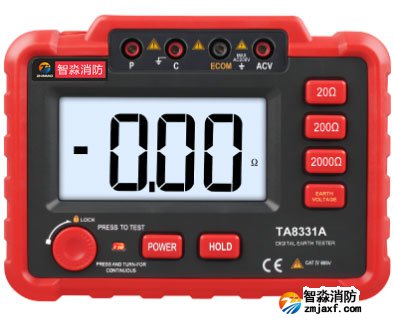

智淼TA8331A接地電阻測量?jī)x外觀說明：

量程選擇開關(10Ω/100Ω/1000Ω/AC750V)

數字保持開關(HOLD)

電源開關:自鎖式電源開關(POWER)

測試提示:LED顯示

數字保持開關(HOLD)

電源開關:自鎖式電源開關(POWER)

測試工作指示:測試時接線正確連接此燈發亮

測試按鈕

LCD顯示器:顯示測量數據及單位符號

儀表型號

P2:測量輸入端插孔

E2ACV:測量輸入端插孔

E1COM:交流電壓測試輸入端

P1:接被測對象的地端插孔

背帶繩接口

電源適配器插孔

智淼TA8331A接地電阻測量?jī)x安全注意事項:

1、使用該接地電阻表前請認真閱讀此安全使用說明

2、如果該接地電阻表或者測量線的外表有所破損，請勿使用

3、請勿接觸帶電DC6OV，AC36V RMS以上導體以免導致觸電，此電壓已達到觸電標準

4、測量電阻之前，必須與電源電路完全隔離，以保證讀數準確及人身安全

5、儀表不宜置于高溫處存放，避免陽光直接照射以免影響液晶顯示器的壽命

6、電池能量不足有符號顯示，請及時更換電池。長期存放時應及時取出電池，以免電池漏液損壞儀表。

7、測量裸電線時，請務必特別要小心謹慎。

8、當外接適配器供電時，會斷開內部電池供電，此時不能對電池進行充電。

9、接地電阻測試要求:

a.交流工作接地，接地電阻不應大于4Ω;

b.安全工作接地，接地電阻不應大于4Ω;

C.直流工作接地，接地電阻應按計算機系統具體要求確定;

d.防雷保護地的接地電阻不應大于10Ω;

e.對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1Ω;

智淼TA8331A接地電阻測量?jī)x電阻測量方法:

1)接地電阻連接三個接線端的使用方法

距離被測接地板直線等距插入地下兩根鋼釬作輔助電極連接P。當接地電阻很小時，接地板與輔助電極的間距需要達到2 0米以上。測量地點應盡量避開強地電場，以減少測量誤差。

2)接地電阻測試儀設有4個接線端。但為適應大多數用戶三線測量的需要，一般儀表在出廠前內部連接，所以只需連接被測接地板，連接輔助電極。由于引線電阻會產生誤差，測量前應先將連接鋼釬的夾子，夾到被測接地板電極,記錄此短路電阻的讀數。然后把引線接相應的輔助電極, 調節合適的量程，讀取測量值，最后減去短路電阻讀數，就得出實際電阻值R。距離大致是20~30米,取決于不同的土壤條件。

3)測量其它物體的電阻:數字電阻測試儀也能測量其它1000Ω業以下電阻，測試時物體連接。按下TEST鍵，從顯示屏上直接讀取電阻值。因此，該儀表也能用來測量其它接地設備的接地電極的電阻。

2、接地電壓的測量

請先將量程選擇按鍵接地電壓按鍵按下。若顯示屏顯示電壓值則表示系統中有接地電壓存在，請確認此電壓值在10V以下，若此電壓值在10V以上，則接地電阻測量值可能會產生誤差，此時請先將使用的被測接地體設備斷電，使接地電壓下降后再進行測量。

3.接地電阻測量

首先從1000Ω檔開始，請按下“測試”鈕(PRESS TO TEST)。背光燈亮起表示正在測量中。若顯示值太小請調換至100Ω/10Ω檔在進行測量。此時所顯示的值即是接地電阻值。完成測試后，請將電源開關關斷，以節省電量

注:測量電流約2mA。即使連接有漏電斷路器，也不會使斷路器動作。真正的接地電阻值RX須經以下公式計算: RX=RE-re

re:商用電力系統等共同接地端的接地電阻

Re:儀器接地電阻讀值

注意： 使用儀器時請將量程調到1000Ω的檔位，按下TEST鍵，顯示電阻值，如果讀數太小請將量程調至100Ω或更小的10Ω檔位。測量地點應盡量辟開強地電場，以減少測量誤差。完成測試后，請將電源開關關斷，以節省電量。

數字式接地電阻測試儀是檢驗測量接地電阻常用儀表的常用儀表，他采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二線、三線測試電阻要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。

數字接地電阻測試儀是新一代電工測試儀表，它對傳統接地電阻測試儀的電路結構.工藝進行改良，再加上美觀實用的新潮款式，使之功能更全，精度更高，操作更方便可靠，更適合野外實用。它可用于測量各種電力系統.電氣設備.防雷設備等接地系統的接地電阻值，還可以測量低電阻導體的電阻值及交流電壓和直流電壓。

微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。電阻測量范圍:0.01Ω~2000Ω，接地電壓范圍:0~100V。可通過監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等獨特功能。

智淼TA8331A接地電阻測量?jī)x技術參數:
